膜結構是如何導水的?
膜結構邊緣常為空間曲線,特別是柔性索邊界,其排水、導水往往難以實現普通建筑的有組織排水,不便于做剛性水溝。因此,對排水要求較低、匯水面積小、落水高度小時,可采用自由散水。但對排水要求較高、匯水面積較大、落水高度較大時,可采用一下所示導水節點構造,實現有組織排水。

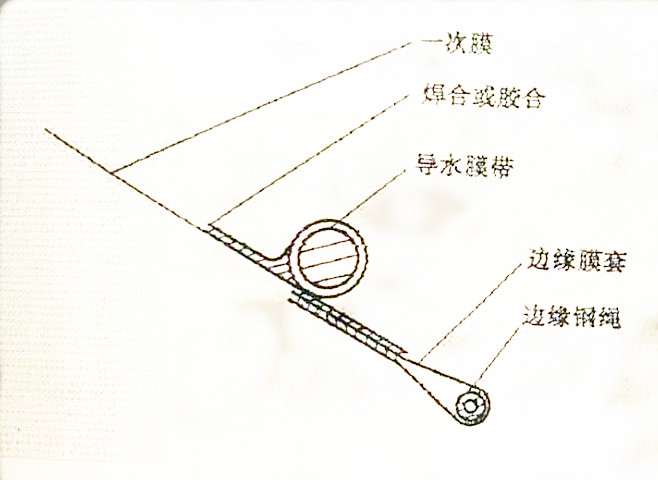

如下圖所示采用膜帶導水,膜帶內套軟塑膠、聚酯等填充材料,形成擋水、導水帶,膜帶與主膜焊合或膠合,焊合位置宜與邊緣索膜套錯開,避免焊合導致膜熱致應力集中,膜套直徑常為30-60mm,可在主膜安裝完后,后續安裝導水膜帶。

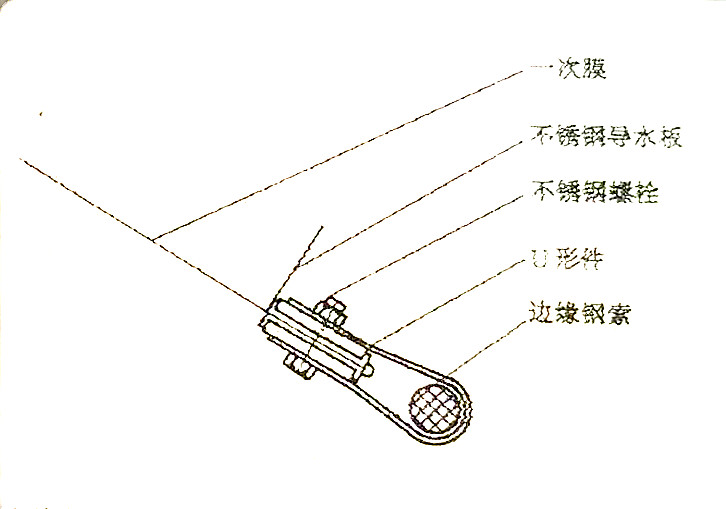

如下圖所示采用D型不銹鋼板擋水、導水,適合U形件螺栓連接膜邊緣,導水板有連接U形件的不銹鋼螺栓連接,導水板厚0.25~0.75mm,高為-60mm*(50-150)mm,預先揻彎、成孔制作好,配合膜邊緣索同時安裝,可滿足較大排水量。
在邊緣索端頭膜角隅處設置匯聚落水斗、落水管,或者集中的排水溝、凹形地面作為匯水斗等,從而實現有組織排水。在剛性膜邊界,為減小過大、笨重的剛性排水溝,也可采用類似導水節點,但應有較一般排水溝大的排水坡度,如大于5%。
